المنتها دستگاههایی هستند که برای کاربردهای گرمایشی مختلف استفاده میشوند. المنت تسمهای یکی از پرکاربردترین مدلهای المنت در صنعت ذوب است. که به دلیل داشتن شکل ظاهری و کاربردهای متفاوت، توانسته در صنایع مختلف نقش مهمی را ایفا کند. این المنتها به دلیل شکل ظاهری خود که شبیه به تسمه است به این نام معروف هستند، البته با نامهای band heater، المنت میکایی، المنت نواری، المنت سرامیکی ( کمربندی)، المنت سیلندری و المنت سرنازل و غیره نیز شناخته میشوند. المنتهای تسمهای با عرض 2 تا 5 میلیمتر در مدلها و جنسهای متفاوت دردسترس هستند. در ادامه به معرفی آنها میپردازیم، و سپس کاربردهای و مزایای آنها را ارائه خواهیم کرد.

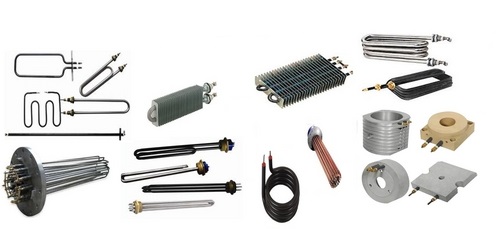

المنت یک رشته سیم نیمه هادی همراه با مقاومت است که خاصیت داغ شوندگی و تحمل جریان الکتریکی بالا را داراست، به طور نمونه اگر جریان الکتریکی زیادی در یک سیم نازک ساده به شکل المنت برقرار شود ( اتصال کوتاه ) سیم در عرض چند صدم ثانیه ذوب می شود، اما المنتها این خاصیت را ندارند و جریانهای بسیار زیادی را تحمل میکنند ، جنس اصلی المنتها از نیکروم یا نیکل – کروم است و انواع آنها با توانها یا قدرتهای متفاوتیمیباشند در بازار موجود هستند.
المنت گرمایی یک سیم دارای مقاومت الکتریکی است که به دور یک استوانهی عایق نارسانا از جنس سرامیک یا خاک نسوز پیچیده شدهاست و گذشتن جریان برق از آن گرما تولید میکند. جنس آنها کُرُم و نیکل (نیکروم) یا ترکیبات الوکروم است و با توانهای مختلف در بازار موجودند.
المنتهای گرمایی بیشتر از جنس نیکروم 80/20 هستند، یعنی 80 درصد نیکل و 20% کروم. از این نظر دارای مقاومت الکتریکی بالایی هستند. المنت تسمهای یکی از انواع این المنتهاست که در ادامه به توضیح آن میپردازیم.

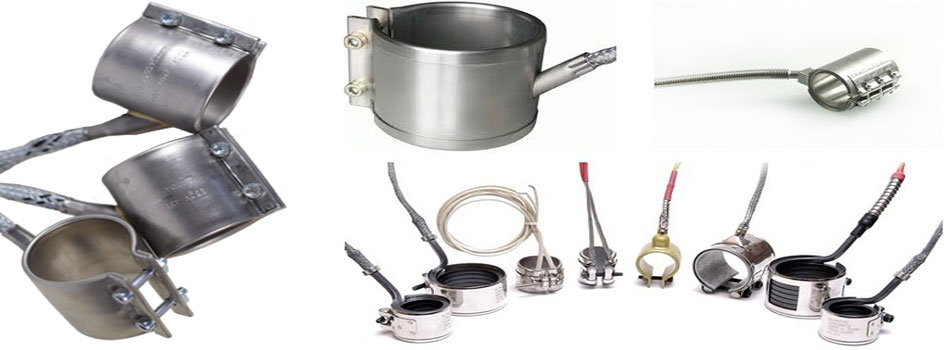

المنت تسمهای یکی از مدلهای المنت موجود در بازار است که بیشتر در صنایع پلاستیک و دستگاههای اکسترودر (سیلندر های تزریق پلاستیک) و همچنین تولید دیگر قطعات پلاستیکی همچون لولههای پیویسی، شلنگها و داکتها استفاده میشود.
دمای تولید شده توسط المنتهای تسمهای تا 700 درجه سانتیگراد میرسد و به همین علت در کنار صنایع پلاستیک در صنایع ذوب و قالبگیری آلومینیوم نیز از این المنت استفاده میشود. المنتهای تسمهای بسته به نوع کاربرد خود میتوانند بین دو تا پنج میلیمتر عرض داشته باشند و قطر آنها نیز بسته به نوع کاربری متفاوت است.
المنت تسمهای دستگاهی است که از آن برای تولید گرما استفاده میشود و معمولاً در بازار با روکش استیل یا ورق گالوانیزه موجود هستند. این المنتها به شکل استوانه بر روی لولهها و سیلندرها نصب میشوند و به تولید گرما میپردازند. معمولا حلقههای المنت تسمهای ابعادی در حدود 25 در 25 و یا 50 در 100 میلیمتر دارند. این المنتها با نصب شدن بر روی نازل دستگاهها و در نتیجه با تولید گرما موجب ذوبشدن مواد اولیه موجود در دستگاه شده و دستگاهها را برای قالب گیری آماده می کنند.
المنتهای تسمهای دارای انواع گوناگونی در نوع خود میباشند که از لحاظ ظاهری به 5 مدل اصلی تقسیم میشوند که عبارتند از:
المنت تسمهای بدون پیچ و مهره
این المنتها به شکل قالبی و دایره کامل هستند و باز یا بسته نمیشوند. نصب و بازکردن این المنتها کار آسانی نیست، به همین دلیل علاقمندان کمتری دارند.
المنت تسمهای یک تکه
سادهترین نوع المنت تسمهای است که در آن المنت از یک سمت و از طریق یک و یا دو پیچ باز و بسته می شود.
المنت تسمهای دو تکه
این مدل المنتها از هر دو طرف قابل باز و بسته شدن هستند و به دلیل قطر بیشتر و سرعت بالاتر باز و بسته شدن علاقمندان بیشتری دارند.
المنت تسمهای یک تکه انعطافپذیر
در مواردی که امکان استفاده از المنت دو تکه وجود نداشته از این مدل استفاده میشود.
المنت تسمهای مربعی یا مستعطیلی
این نوع المنتها برخلاف مدلهای قبلی حالت مستطیل و یا مربع دارند و به صورت دو تکه در بازار عرضه میشوند.
عایقها دارای نقش اساسی در تولید گرمای المنت تسمهای هستند. المنتهای تسمهای بر اساس عایقها، به عنوان رسانای گرما و قلب اصلی المنت، به سه نوع تقسیم میشوند:
میکایی
این نوع از یک سیم مقاوم که بین دو صفحه میکا قرار گرفته، ساخته شده است. در این سیستم، یک ورق آلومینیومی به کار برده شده تا از المنت در برابر خوردگی محافظت کند. این المنتها برای حداکثر دمای کارکرد 350 درجه سانتیگراد طراحی شدهاند و میتوان آنها را به شکل مجزا برای دستگاههای با قطر بالا استفاده نمود. این المنتها به صورت ضدآب و همراه با ترموکوپل در بازار وجود دارند.
سرامیکی
نوع دیگر المنت تسمهای است که یک سیم مقاوم در یک پوشش سرامیکی قرار گرفته است. سرامیک این نوع المنت دارای لولاست و از این رو، منعطف بودن یکی از خصوصیات بازر این نوع المنت به شمار میورد. یک ورق فولاد ضد زنگ به همراه پیچهای سفتکننده این قطعه را همراهی میکنند که میتوان از طریق آنها المنت را بر روی دستگاههای مختلف نصبکرد. این المنت دمای بیشینه 700 درجه سانتیگراد تولید میکند. و از طریق کابل یا سیمپیچ به منبع تغذیه وصل میشوند.
روکشدار
المنت روکشدار از یک المنت گرمایی لولهای شکل ساخته شده و توسط یک نوار نگهدارنده خارجی که بعنوان یک بازتابنده عمل میکند، در جای خود محکم میشود. این المنتها ضد آب و محکم هستند، و برای شرایط سخت ( مانند لرزش، رطوبت، محیطهای آبی و غیره) تا دمای بیشینه 450 درجه سانتیگراد مناسب هستند. المنت روکشدار میتواند توسط کابل یا سیمپیچ به منبع تغذیه وصل شود.
المنتهای روکشدار در یک یا چند بخش تولید میشوند، و با ترموکوپلی که روی صفحه نگهدارنده قرار دارد تجهیز میشوند.
المنت تسمه ای به علت دارا بودن ابعاد کوچک و همچنین قابلیت تولید گرمای بسیار بالا در صنایع زیادی مورد استفاده قرار می گیرد که در ادامه به برخی از آنها اشاره نموده ایم:
ماشینآلات گرمکننده مواد غذایی.
ماشینآلات تولید لاستیک.
تولید لولههای پلی اتیلن و پلیکا.
قالب تزریق اکستروژن و اکستردو.
صنایع تزریق و قالب پلاستیک.
تجهیزات آزمایشگاهی.
ماشینآلات بسته بندی.
ماشینآلات فروش خودکار.
دستگاه غلطک لاستیکی.
همانطور که گفته شد المنتهای بکاررفته در ماشینهای تزریق پلاستیک المنتهای تسمهای هستند، که بر حسب گرماژ و اندازه طول سیلندر تزریق دستگاه در قطرها و طولهای مختلف تقسیم میشوند. بر اساس تفاوت حرارتی المنتهای دستگاه به سه دسته تقسیم میشوند:
المنت های عقبی: سری اول المنتها هستند که در مرحله اول ورود مواد به سیلندر قرار دارند و کار آنها گرمکردن اولیه مواد و خمیرنمودن آنهاست و نسبت به المنتهای میانی و جلویی دمای پائینتری دارند.
المنت های میانی: سری دوم المنتهای تسمهای هستند که در وسط سیلندر تعبیه شدهاند.
المنت های جلویی یا المنت سرنازل: آخرین سری از المنتهای دستگاه بوده که مهمترین المنت به شمار میروند و بیشترین حرارت را برای آخرین مرحله پیش از تزریق نهایی دارند.
مقاومت بالای سیم کروم نیکل
دوام و بازدهی بالا
حداکثر دما و گرمای تولیدشده در آنها
هزینه کم نگهداری
طول عمر بالا به علت استفاده از ورق فولاد و گالوانیزه
نصب راحت به علت اندازه کوچک آن
یکی از المنت هایی که در نوع خود کاربری بسیار زیادی دارد، المنت تسمه ای است. این المنت که به آن المنت کمربندی یا المنت میکایی نیز گفته می شود خصوصیات جالب توجهی دارد و به همین دلیل از جمله المنتهای موجود در بازار به شمار می رود که طرفداران زیادی دارد. این المنتها با توجه به ویژگیها و کاربردهایشان به انواع مختلفی تقسیم میشوند که در این مقاله به توصیف انواع آن، کاربردها و مزیتهای آن پرداخته شد.
